本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机生产发发电冷水机组配电装置箱的功用： 1、科学合理的划分电。 2、不方便对线路的关合基本操作。 3、有较高的健康安全安全防护网分等级，能抽象化的凸显控制电路的导通情况下。

项目名称：656KW柴油密度带发主轴电冷水机组单机配电箱主要元件明细清单
变配电源箱最主要的元器件封装申报单
数字序号	命名	型号型号规格型号规格	机构	人数	产品
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发无刷电汽轮发电机机组组操纵器	HGM6110	只	1	众智
3	发减速机组机转速比把握器	C2002	只	1	孚创
4	交流电交流电源控制器	DC24V	只	1	众智
5	超小型在期间继电气产品	HH54P    DC24V	只	2	正泰
6	小行前面继电子产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

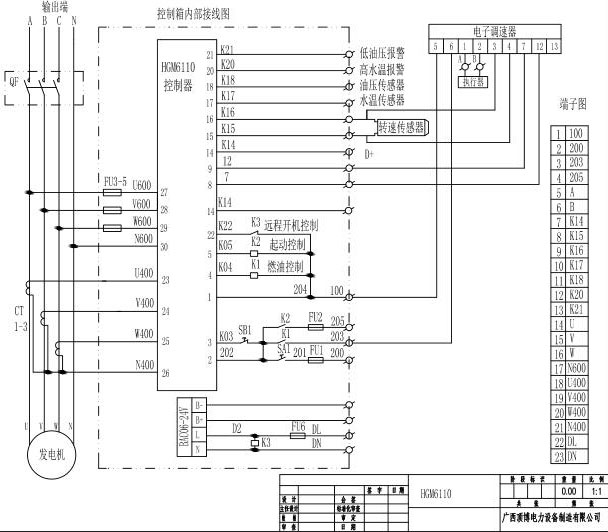

656KW广西顶博发电机组制造单机配电箱元件线路图
